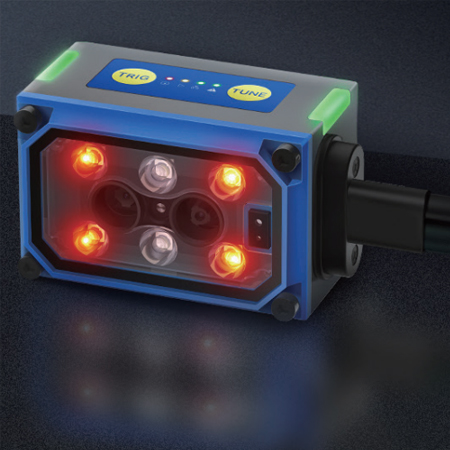

東集X5mini是一款小型工業視覺讀碼器。小巧的體積設計，雙核處理器的支持，百萬像素級圖像傳感器、紅藍雙色照明系統以及感應觸發器的搭載，讓這款產品在性能和價格上都頗具優勢，幫助用戶降低實施成本，實現數據的高效追溯。

Seuic東集X5mini小型工業視覺讀碼器特點：

適合多工位條碼讀取

兼顧近距識別微小條碼和中距識別 標準條碼，智能切換

集成感應觸發器

無須配備外部觸發傳感器，幫助用戶節約實施成本

體積緊湊

55mm x 35mm x 32mm尺寸，便于集成

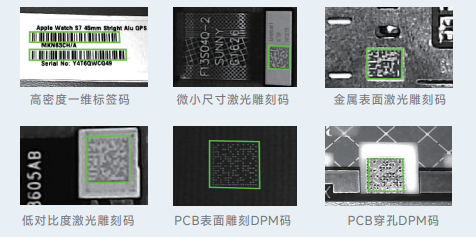

讀碼性能良好

可適用以下條碼讀取

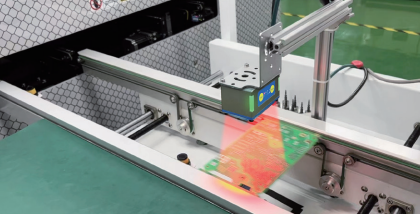

移動讀碼

支持50cm/s移動掃碼場景

Seuic東集X5mini小型工業視覺讀碼器參數：

傳感器? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 帶全局快門的CMOS圖像傳感器

圖像像素? ? ? ? ? ? ? ? ? ? ? ? ? ?130萬? 1080 x 128 0

照明瞄準

照明光源? ? ? ? ? ? ? ? ? ? ? ? ? ?紅藍雙色可自動切換+手動調整

瞄準器? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 激光圓點

對焦調整

對焦調整? ? ? ? ? ? ? ? ? ? ? ? ? ?雙目定焦

讀取規格

支持一維 條碼類型? ? ? ? ? ??Code128、GS1 128、Code39、Code93、Codabar、 交叉25碼、EAN/UPC

支持二維 條碼類型? ? ? ? ? ??QR、DataMatrix（ECC200）、PDF417、 Micro PDF417

分辨率? ? ? ? ? ? ? ? ? ? ? ? ? ? ??1D：3.3mil? ? ? 2D：5.0mil

讀取距離? ? ? ? ? ? ? ? ? ? ? ? ? ?50mm ~ 350mm

視場范圍? ? ? ? ? ? ? ? ? ? ? ? ? ?距離50mm：36mm*30mm? 距離100mm：70mm*60mm? 距離200mm：95mm*85mm? 距離300mm：140mm*120mm? 距離350mm：170mm*140mm

控制輸入

連接端口數量? ? ? ? ? ? ? ? ? ? ?2?

輸入類型? ? ? ? ? ? ? ? ? ? ? ? ? ?雙向電壓輸入

最大額定值? ? ? ? ? ? ? ? ? ? ? ??30V?

最小ON電壓? ? ? ? ? ? ? ? ? ? ?＜4V?

最大OFF電流? ? ? ? ? ? ? ? ? ? ?0.001A

重量/尺寸

重量? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??133±5g

尺寸? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??55mm x 35mm x 32mm

控制輸出

連接端口數量? ? ? ? ? ? ? ? ? ? ??2

輸出類型? ? ? ? ? ? ? ? ? ? ? ? ? ??2路光耦輸出

最大額定值? ? ? ? ? ? ? ? ? ? ? ? ?30V

OFF時泄露電流? ? ? ? ? ? ? ? ? ?0.1mA或更低

ON時殘余電壓? ? ? ? ? ? ? ? ? ??1V或更低

Ethernet

支持的協議? ? ? ? ? ? ? ? ? ? ? ? ??TCP Client，TCP Server，Profinet，MELSEC， Ethernet/IP，ModBusTcp(poll/slave)，F(xiàn)ins

串行通信

傳輸速度? ? ? ? ? ? ? ? ? ? ? ? ? ? ?115200/57600/38400/19200/9600 bps

支持的協議? ? ? ? ? ? ? ? ? ? ? ? ??RS232

USB

通信標準? ? ? ? ? ? ? ? ? ? ? ? ? ??符合 USB 2.0 Full Speed

TOF? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

自動測距? ? ? ? ? ? ? ? ? ? ? ? ? ? 0-450mm可自動測距

環境抗耐性

外殼防護級? ? ? ? ? ? ? ? ? ? ? ? ? ?IP65

工作溫度? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 0°~50°C

存儲溫度? ? ? ? ? ? ? ? ? ? ? ? ? ? ??-20°C ~70°C

相對濕度? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?5% to 95% RH 無凝露狀態

存儲環境濕度? ? ? ? ? ? ? ? ? ? ? ? ?5% to 95% RH 無凝露狀態

環境亮度? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??0~10000 lux

工作環境? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 無塵?；驘o腐蝕性氣體

額定值

電源電壓? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??10~30V DC

電流消耗? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0.5 ~ 1.5A

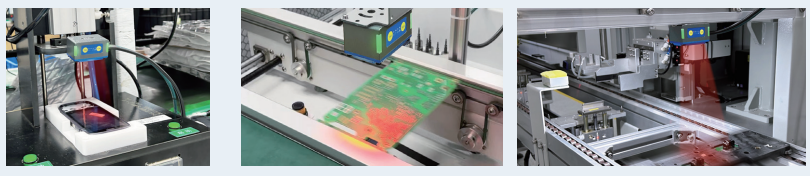

Seuic東集X5mini小型工業視覺讀碼器應用：

? ? ? ? ? ? ? ? ? ? ? ? ? ?測試治具應用、SMT讀碼應用、自動化設備集成
